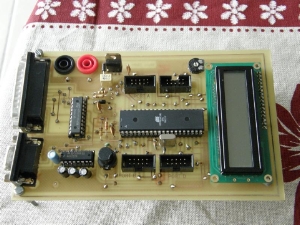

Voici la Carte Atmel de développement que j'utilisé que ce soit en Terminale ou en BTS. J'ai conservé la même configuration pour les cartes d'applications que j'ai réalisées, je m'explique, pour connecter des cartes via les HE10, on a le brochage ci-dessous.
En conservant cette configuration pour toutes les applications que vous ferez, elles seront "passe partout" par exemple, la carte 8 leds (du chapitre suivant) peut être cette carte Atmel, mais également avec mon interface USB (chapitre précédent), car j' ai appliqué la même configuration sur les connecteurs HE10.

Schéma de la carte :

Cette carte possède donc 4 Ports bi directionnels ( Ports A, B, C et D), une liaison parallèle ainsi qu'une liaison série, et un afficheur LCD .
Les composants essentiels sont le max232 pour la liaison série, l'ATMEGA 16 bien sur pour la gestion de toute la carte, un écran LCD avec le potentiomètre juste à coté pour régler le contraste, régulateur 5V pour l'alimention du µC et bien sur les 4 ports HE10 pour dialoguer avec l'extérieur, un bouton poussoir pour le Reset et enfin un Quartz de 8MHz pour cadencer tout ca.
