Voici la matrice à leds 8x8, qui peut être pilotée par une carte de développement Atmel ou bien une carte ayant une configuration avec 2 ports HE10 comme je l'ai présentée dans le chapitre Carte Atmel. Vous aurez besoin :
- 64 Leds Rouges
- 2 supports mâles HE10
- 8 transistors PNP 2N2907
- 8 résistances de 1k et 8 de 220 ohms

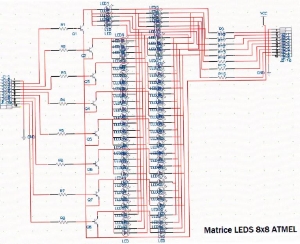

Voici le schéma de la matrice :

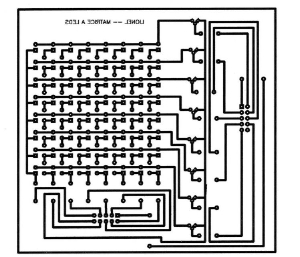

Voici le typon :
et enfin la carte finie :
|
|
|
